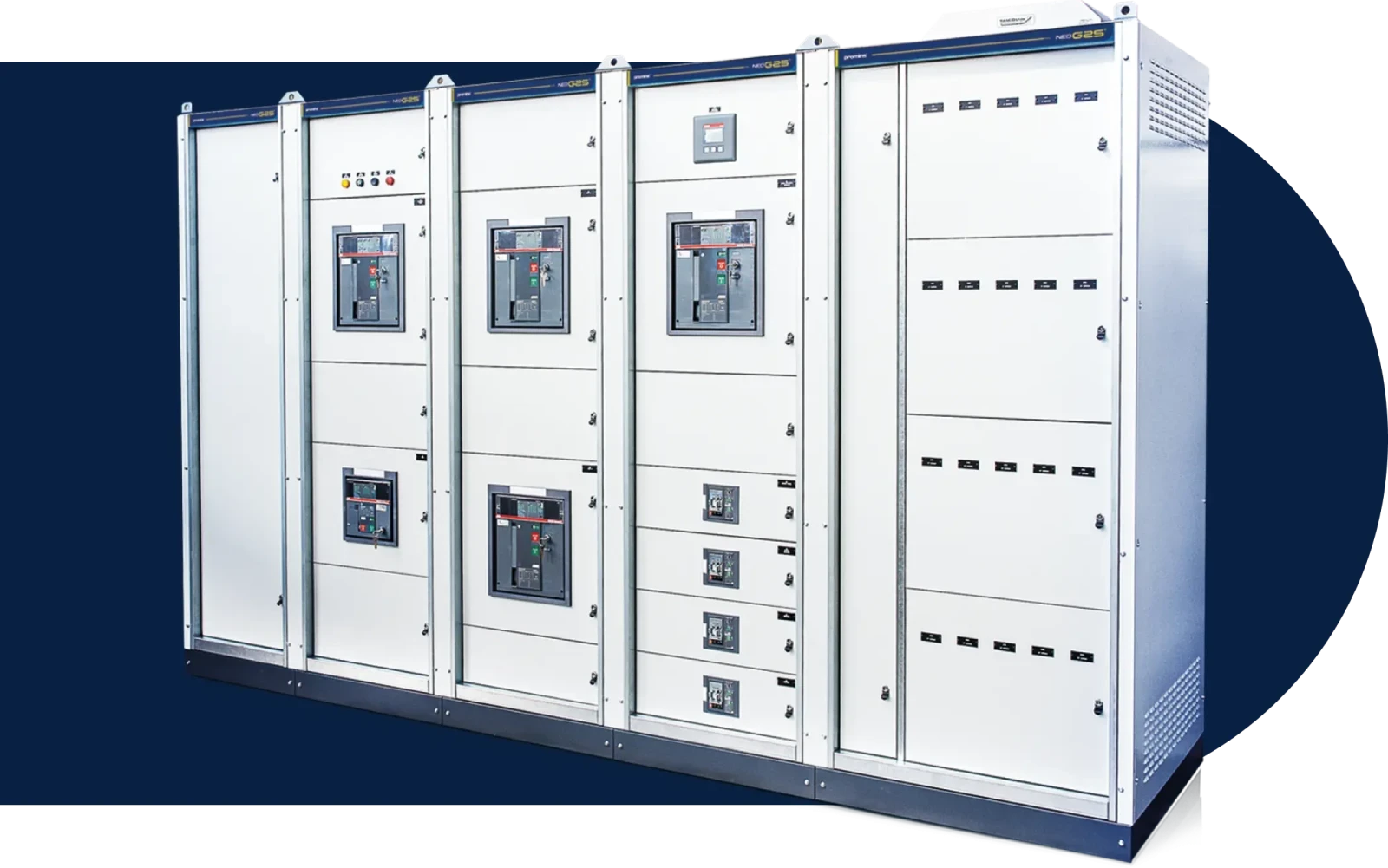

Painéis Elétricos de
● Forma de segregação: 1, 2a, 2b, 3a, 3b*
● Grau de proteção: IP 30*
● Embalagem padrão: Pallet / plástico bolha / filme Stretch*
● Barramento geral posicionado no centro do painel
● Facilidade de ampliação futura para ambos os lados
● Instalação abrigada
● Compartimento de medição, proteção e comando segregados
● Porta documento
● Olhal de içamento
* ver itens opcionais e sob consulta
● Indústrias
● Data Centers
● Geração de Energia Renovável Eólica / Solar
● Telecom
● Redes de Televisão
● Aeroportos / Portos
● Hospitais
● Edifícios Inteligentes / Comerciais e Residenciais
● Shopping Centers
● Centros de Logística
● Centros de Convenções
● Comércio, Serviços, Bancos, Escolas, Hoteis
● O Painel série G25 foi submetido e aprovado nos ensaios de tipo, conforme as Normas Técnicas Aplicáveis
● NBR IEC 60439-1:2003 - Conjuntos de manobra e controle de baixa tensão.
● NBR IEC 60529:2005 - Graus de proteção para invólucros de equipamentos elétricos (código IP)
● IEC 60364-4:1992 - Electrical installations of buildings
● IEC 61117:1992 - A method for assessing the short-circuit withstand strength of partially type-tested assemblies (PTTA)
● IEC 60890:1987 - A method of temperature-rise assessment by extrapolation for partially type-testes assemblies (PTTA) of low-voltage switchgear and controlgear
● NR-10 - Segurança em Instalações e Serviços em Eletricidade
● Conexão de entrada acoplada direto ao tranformador
● Conexão de entrada através de bus-way
● Conexão de saída através de bus-way
● Tala de cobre para conexão dos cabos de saída para disjuntores acima de 200 A (ver opcionais)
● Compartimento segregado para saída de cabos
● Perfis para amarração de cabos
● Acesso de cabos pela parte superior ou inferior
● Proteção interna em policarbonato
● Necessidade de ferramenta apropriada para abertura das portas
● Necessidade de ferramenta apropriada para retirada do policarbonato de proteção
● Barramento PE em toda extensão do Painel
● Aterramento de todas as portas com cabo 6 mm²
● Tubo termocontrátil nos barramentos de alimentação dos circuitos de saída
● Dispositivo para travamento dos equipamentos de manobra na posição desligada (ver opcionais)
